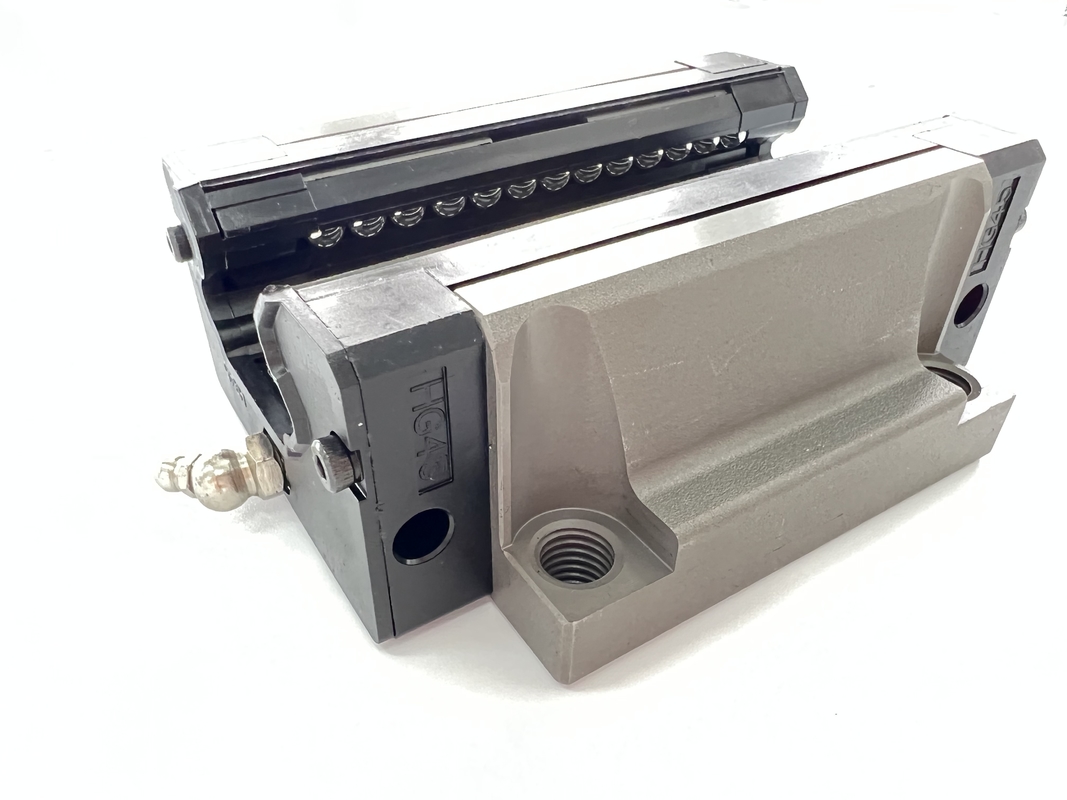

Линейная направляющая для станка с ЧПУ
  • Линейная направляющая для станка с ЧПУ
Линейная направляющая для станка с ЧПУ

Линейная направляющая для станка с ЧПУ

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели ZANE-ghw
Детали продукта
Наименование товара:
мини линейный проводник рельса
Материал:
нержавеющая сталь
Номер модели:
HGW20CA, HGW2CHA
Основные компоненты:
Линейный ведущий брус
Смазка:
Тавот, масло
Производительность:
Высокая точность малошумная
линейный тип проводника:
Тип w или тип h или r типа
Блок:
стандарт или фланец
Ширина проводника:
15mm--65mm
Выделить:

Линейная направляющая hgw15

,

линейная направляющая для станков с ЧПУ

,

линейная направляющая hgw20

Характер продукции

hgw15 hgw20 линейные направляющие шарикоподшипники ползунки для станков с ЧПУ



Применение линейной направляющей:

* 1.Обрабатывающий центр
* 2.Станки,
* 3. Прецизионная обработка
* 4. Тяжелые режущие инструменты,
* 5. Станок для резки мрамора
* 6.шлифовальный станок
* 7. Инъекционная машина
* 8. удар
* 9.Устройства автоматизации



Модель Размер комбинации (мм) Размер блока (мм) Размер рельса скольжения (мм)

Крепежные болты для направляющих
размер

 Базовая динамическая фиксированная нагрузка Базовая фиксированная фиксированная нагрузка Допустимый статический момент масса
г-н кН-м

Мп
кН-м

 Мой кН-м

блокировать
кг

горка
кг/м
ЧАС Привет Н Вт Б би с U л Кл грамм М (А/Б) Т Ти h2 h3 Вт час Д час г п Е (мм) С (кН) C0(кН)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 М5/ φ4,5 6 8,9 3,95 3,7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10.25 12 М6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 М8/φ77 8 14 6 9 23 22 11 9 7 60 20 М6х20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104,6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 М10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 М8х25 38,74 83.06 1,06 0,85 0,85 1,09 4,47
GHW30HA 93 120,4 25,75 47,27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 М10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 М8х25 49,52 102,87 1,73 1,20 1,20 1,56 6.30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2,08 2,08 2.06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 М12/φ11 15.1 22 8,5 20,5 45 38 20 17 14 105 22,5 М12х35 77,57 155,93 3.01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12,9 М14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 М14х45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23.1 12,9 М16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 М16х50 163,63 324,71 10.02 6,44 6,44 9.17 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89


Линейная направляющая для станка с ЧПУ 0Линейная направляющая для станка с ЧПУ 1




Бирки:

Мини-линейная направляющая HGW20,

линейная направляющая HGH25,

линейная направляющая HIWIN
