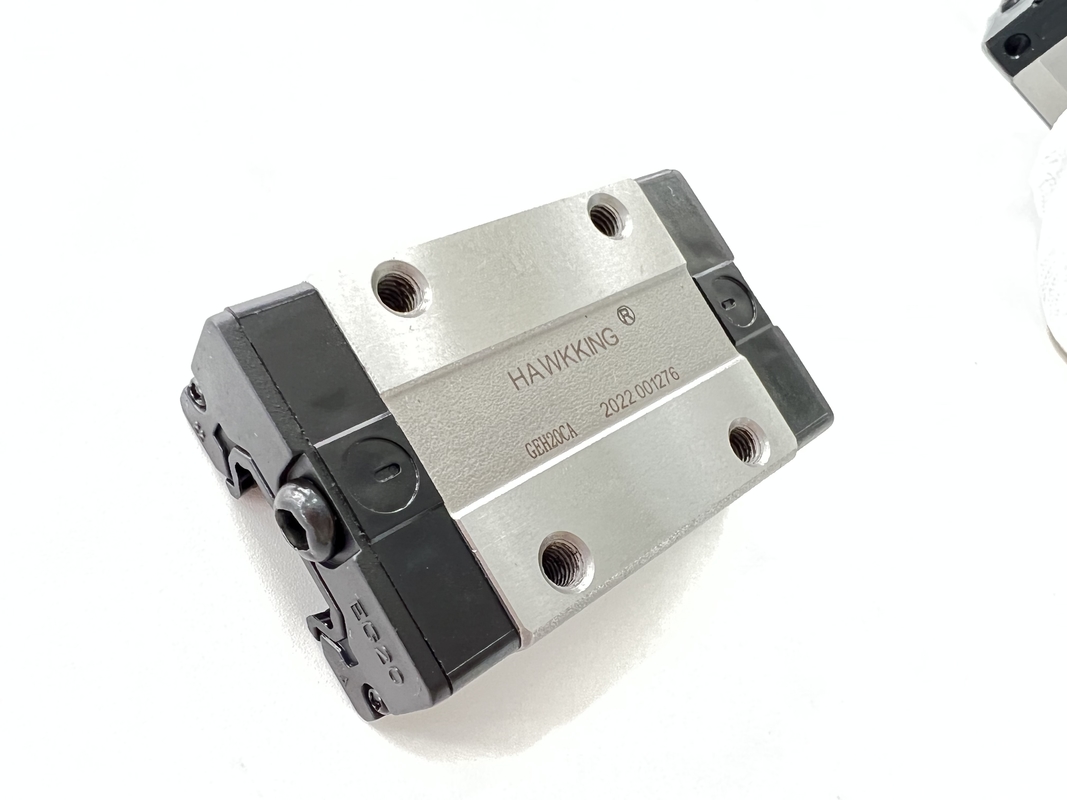

Высокоточные линейные рельсы высокой жесткости
  • Высокоточные линейные рельсы высокой жесткости
Высокоточные линейные рельсы высокой жесткости

Высокоточные линейные рельсы высокой жесткости

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели ЗАНЕ-ГЕХ
Детали продукта
Наименование товара:
Линейный ведущий брус
Цвет:
мычка и черный линейный проводник
Линейное применение проводника:
Машина CNC, электрическая машина, токарные станки, медицинское оборудование
Длина проводника:
6000mm или можно customzied
Тип:
Guideway линейного движения
Модель:
GEH25SA GEH25CA
Заявление:
Машина CNC, автоматическая система
Выделить:

Высокоточные линейные рельсы высокой жесткости

,

высокоточные линейные рельсы GEH25SA

,

миниатюрные линейные направляющие GEH25CA

Характер продукции

Ползунок типа разделения Прямая продажа OEM GEH25SA GEH25CA



Имя
Линейная направляющая/блок линейной направляющей
Тип
Устройство высокоскоростной передачи автоматики
Комбинация
Линейная направляющая не менее 100 мм + 1 скользящий блок
Материал
Хром/подшипник/нержавеющая сталь
Размер направляющей
4 м или требования таможни
Цвет
Красный или черный или требования таможни
Форма
Прямоугольник
Эффект
1. Параллелизм и высокая точность
2. Ползунок и направляющая взаимозаменяемы, что снижает затраты.
3. Высокая жесткость во всех направлениях
4. Уменьшить трение
Упаковка
1. полиэтиленовый пакет, ударопрочный пузырчатый пакет, стандартная экспортная коробка, деревянная коробка
2. В соответствии с особыми требованиями заказчика



Модель Размер комбинации (мм) Размер блока (мм) Размер рельса скольжения (мм)

Крепежные болты для направляющих
размер

 Базовая динамическая фиксированная нагрузка Базовая фиксированная фиксированная нагрузка Допустимый статический момент масса
г-н кН-м

Мп
кН-м

 Мой кН-м

блокировать
кг

горка
кг/м
ЧАС Привет Н Вт Б би С Ли л Ки Ки грамм МXL Т Н2 h3 ж/ час Д час д п Е (мм) С (кН) Co(кН)
GEH15SA 24 4,5 9,5 34 26 4 - 23.1 40,1 14,8 3,5 5.7 М4х6 6 5,5 6 15 12,5 6 4,5 3,5 60 20 M3xl6 5,35 9.40 0,08 0,04 0,04 0,09 1,25
GEH15CA 26 39,8 56,8 10.15 7,83 16.19 0,13 0,10 0,10 0,15
GEH20SA 28 6 11 42 32 5 - 29 50 18,75 4.15 12 М5х7 7,5 6 6 20 15,5 9,5 8,5 6 60 20 M5xl6 7.23 12,74 0,13 0,06 0,06 0,15 2,08
GEH20CA 32 48.1 69,1 12.3 10.31 21.13 0,22 0,16 0,16 0,24
GEH25SA 33 7 12,5 48 35 6,5 - 35,5 59,1 21,9 4,55 12 М6х9 8 8 8 23 18 11 9 7 60 20 М6х20 11.40 19.50 0,23 0,12 0,12 0,25 2,67
GEH25CA 35 59 82,6 16.15 16.27 32.40 0,38 0,32 0,32 0,41
GEH30SA 42 10 16 60 40 10 - 41,5 69,5 26,75 6 12 M3xl2 9 8 9 28 23 11 9 7 80 20 М6х25 16.42 28.10 0,40 0,21 0,21 0,45 4,35
GEH30CA 40 70,1 98,1 21.05 23.70 47,46 0,68 0,55 0,55 0,76
GEH35SA 48 11 18 70 50 10 - 45 75 28,5 7 12 M8xl2 10 8,5 8,5 34 27,5 14 12 9 80 20 М8х25 16.42 28.10 0,40 0,21 0,21 0,45 6.14
GEH35CA 50 78 108 20 33.35 64,84 0,98 0,69 0,69 1.13

Высокоточные линейные рельсы высокой жесткости 0
