Линейный проводник
>
|
| Место происхождения | Китай |
| Фирменное наименование | ZANE |
| Сертификация | CE，ISO |

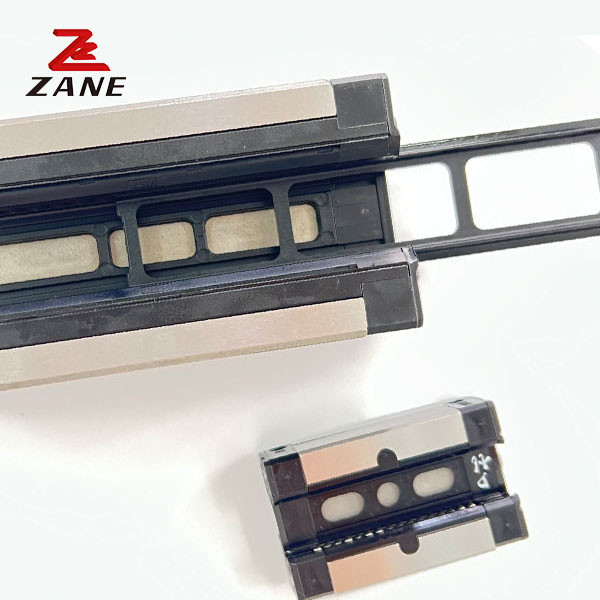

Прецизионные мини-линейные железнодорожные гиды Слайдные вагоны для распределительных машин
Высокая точность позиционирования
При использовании линейных проводников в качестве линейных проводников, поскольку метод трения линейных проводников - это трение на прокат, не только коэффициент трения уменьшается до 1/50 коэффициента трения скользящих проводников,но разрыв между динамическим трением и статическим трением также невеликПоэтому, когда кровать работает, не будет скольжения, и точность позиционирования того же уровня может быть достигнута.
Расстояние между каждым отверстием 25 мм, количество отверстий для различных длин рельсов:
200 мм (8 отверстий), 250 мм (10 отверстий), 300 мм (12 отверстий), 350 мм (14 отверстий)
400 мм (16 отверстий), 450 мм (18 отверстий), 500 мм (20 отверстий), 550 мм (22 отверстий)
2-7-2 GMW-CA/GMW-HA
| Модель | Размер комбинации (мм) | Размер блока ((мм) | Размер скользящей рельсы ((мм) | Номинальная динамическая нагрузка | Номинальная статическая нагрузка |
Допустимый статический момент Kgf*M
(kgf • m) |
Размеры сдвижного рельсового болта (мм) |
||||||||||||||||
| H | Привет. | N | W | В. | Бл | В | Я... | Л | MxL | Вр | Ч. | D | h | d | П | Е | C ((kgf) | C ((kgf) | Господин | МП | Мой. | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | М2,5х1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5х7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | М3х3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | М4х4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
