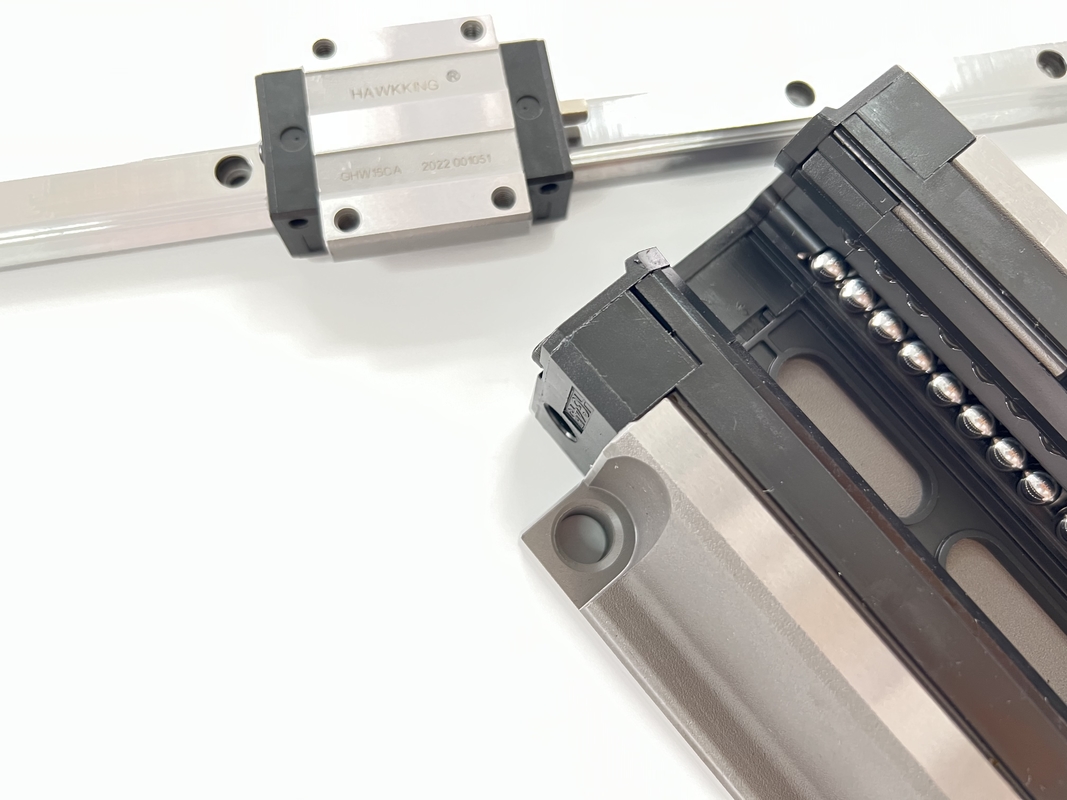

Линейные направляющие HGW15
  • Линейные направляющие HGW15
Линейные направляющие HGW15

Линейные направляющие HGW15

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели HGW15
Детали продукта
Наименование товара:
мини линейный проводник рельса
Материал:
стали
Высота комбинации:
4-20mm
Высота рельса скольжения:
1-5mm
Заявление:
Машины
Тип:
Guideway линейного движения
Серии:
HGW15
Блок:
Фланец
Выделить:

Линейные направляющие HGW15

,

линейные направляющие 5 мм

,

линейные направляющие подшипника 20 мм

Характер продукции

Блок линейных направляющих Ghw Profile Linear Guides HGW15

Может нести нагрузку вверх, вниз, влево и вправо одновременно
Благодаря специальной конструкции пучка линейной направляющей, она может выдерживать нагрузки в верхнем, нижнем, левом и правом направлениях одновременно, в отличие от направляющей скольжения, которая может выдерживать боковую нагрузку в направлении параллельного контакта. поверхность, которая легко вызывает точность работы машины.


Модель Размер комбинации (мм) Размер блока (мм) Размер рельса скольжения (мм)

Крепежные болты для направляющих
размер

 Базовая динамическая фиксированная нагрузка Базовая фиксированная фиксированная нагрузка Допустимый статический момент масса
г-н кН-м

Мп
кН-м

 Мой кН-м

блокировать
кг

горка
кгAi
ЧАС Привет Н Вт Б би с U л Кл грамм М (А/Б) Т Ти h2 h3 Вт час Д час г п Е (мм) С (кН) C0(кН)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 М5/ φ4,5 6 8,9 3,95 3,7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10.25 12 М6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 М8/φ77 8 14 6 9 23 22 11 9 7 60 20 М6х20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104,6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 М10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 М8х25 38,74 83.06 1,06 0,85 0,85 1,09 4,47
GHW30HA 93 120,4 25,75 47,27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 М10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 М8х25 49,52 102,87 1,73 1,20 1,20 1,56 6.30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2,08 2,08 2.06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 М12/φ11 15.1 22 8,5 20,5 45 38 20 17 14 105 22,5 М12х35 77,57 155,93 3.01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12,9 М14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 М14х45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23.1 12,9 М16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 М16х50 163,63 324,71 10.02 6,44 6,44 9.17 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89


Линейные направляющие HGW15 0Линейные направляющие HGW15 1
