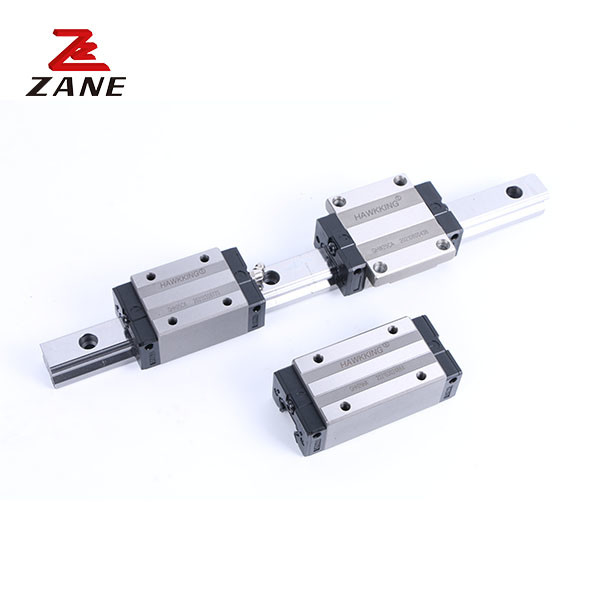

Линейная направляющая с ЧПУ ROHS 28 мм Линейный привод GEW35CA, управляемый HIWIN
  • Линейная направляющая с ЧПУ ROHS 28 мм Линейный привод GEW35CA, управляемый HIWIN
  • Линейная направляющая с ЧПУ ROHS 28 мм Линейный привод GEW35CA, управляемый HIWIN

Линейная направляющая с ЧПУ ROHS 28 мм Линейный привод GEW35CA, управляемый HIWIN

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE,ISO
Номер модели ЗАНЕ-GEW
Детали продукта
Наименование продукта:
Мини линейный проводник рельса
Стандарт:
CE, RoHS
Служба:
OEM подгонял обслуживания
Тип:
линейный гид и блок вагона
Длина:
Разрезать по требованию
Особенность:
Сменяется с HIWIN
Применение:
CNC-маршрутизатор, системы линейного движения
Преимущество:
Низкая стоимость и длительный срок службы
Выделить:

Линейная направляющая с ЧПУ ROHS

,

линейная направляющая с ЧПУ 28 мм

,

линейный привод с направляющей HIWIN

Характер продукции

Профессиональные Cnc Guides Линейный гид линейный приводящий механизм GEW35CA



Когда машина векторации линейного гида, коэффициент трения будет 1/50 скользящего трения, так как метод трения линейного гида является трением проката,Разница между динамическим и статическим трением будет меньше., когда машина работает, не будет никакого явления скольжения и точность позиционирования может достичь очень высокий

Четырехнаправленная емкость равной нагрузки

JSH колесное тело рельса должно быть спроектировано с специальным углом давления, который позволяет ему выдерживать одинаковую номинальную нагрузку радиального, антирадиального и горизонтального направления.



Модель Размер комбинации (мм) Размер блока ((мм) Размер скользящей рельсы ((мм)

Установка болтов для подвижных рельсов
Размер

Базовая динамическая постоянная нагрузка Базовая фиксированная нагрузка Допустимый статический момент вес
г-н КН-м

Мп
kN-m

Мой КН-м

Блок
в кг

слайд
Килограмм/м

H Привет. N W В. Би-би В L1 Л Ки К2 G М T Ти h2 h3 Вр Ч. D h d П Е (nnn) C (((kN) Co ((kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA
GEW25CA

33 7 25 73 60 6.5 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Линейная направляющая с ЧПУ ROHS 28 мм Линейный привод GEW35CA, управляемый HIWIN 0
