Линейный ведущий брус
>
|
| Место происхождения | Китай |
| Фирменное наименование | ZANE |
| Сертификация | CE，ISO |
| Номер модели | GHH-CA/GHH-HA |

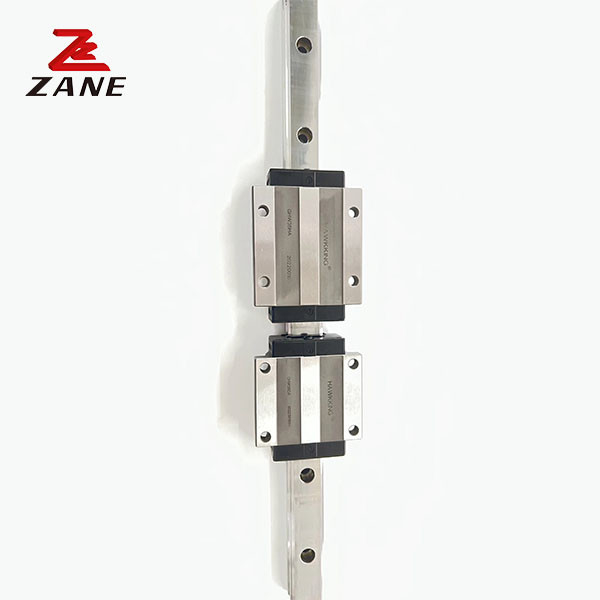

длина от 100 мм до 1000 мм высокоточный HGH55 линейный гид
длина от 100 мм до 1000 мм высокоточный HGH55 линейный гид
Точность
Основываясь на точности движения шаровых слайдов, движущихся по рельсам, требуемая точность движения выражается в определенном коде степени точности, например, P5 или PN, в зависимости от производителя.
Применяемые нагрузки
Это нагрузки, наносимые на линейные проводники, которые обычно состоят из собственного веса стола, веса перевозимых предметов и
Нагрузки обычно наносятся вертикально или боковым направлением против оси движения.
| Модель | Размер комбинации (мм) | Размер блока ((мм) | Размер скользящей рельсы ((мм) |
Установка болтов для подвижных рельсов Размер |
Базовая динамическая постоянная нагрузка | Базовая фиксированная нагрузка | Допустимый статический момент | вес | ||||||||||||||||||||||
|
Господин КН^н |
МП kNf |
Мой КНФ. |
Блок в кг |
слайд в кг/н |
||||||||||||||||||||||||||
| H | HЯ... | N | W | В. | В.Я... | В | Ли | Л | КЯ... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | П | Е | (мм) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Советы по заказу линейных проводников и линейных блоков проводников:
(1) Укажите ширину линейного проводника: например, 9 мм
(2) Какой код размера линейных блоков-гидов, пожалуйста?
(3) Какая линейная длина руководства вам нужно, и сколько блоков руководства в одном линейном руководстве, пожалуйста?
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Наши преимущества для линейного руководства серии HG:
1Комплексная система скользящих блоков с высокой точностью и может быть перемещена без отклонения.
2Долгий срок службы.
3Быстрая доставка и хорошее обслуживание.
4.Большой запаси оптовой торговли низкими партиями.
5. ISO9001:2008
6. КонкурентоспособныйЦена, хорошее качество, быстрая доставка.
7.Быстрый ответПо электронной почте или быстро решать вопросы.
8Честное сотрудничество и обслуживание.
