Наименование товара:
мини линейный проводник рельса
Оценка:
C, H, P, SP, ВВЕРХ
Основные компоненты:
Линейный ведущий брус
Длина линейного ведущего бруса:
100mm-4000mm, любая длина будет доступно
Высота рельса скольжения:
1-5mm
Тип:
Guideway линейного движения
линейный тип проводника:
Тип w или тип h или r типа
Выделить:

Линейные направляющие HGW20

,

линейные направляющие для станков с ЧПУ

,

профильные направляющие UP

Характер продукции

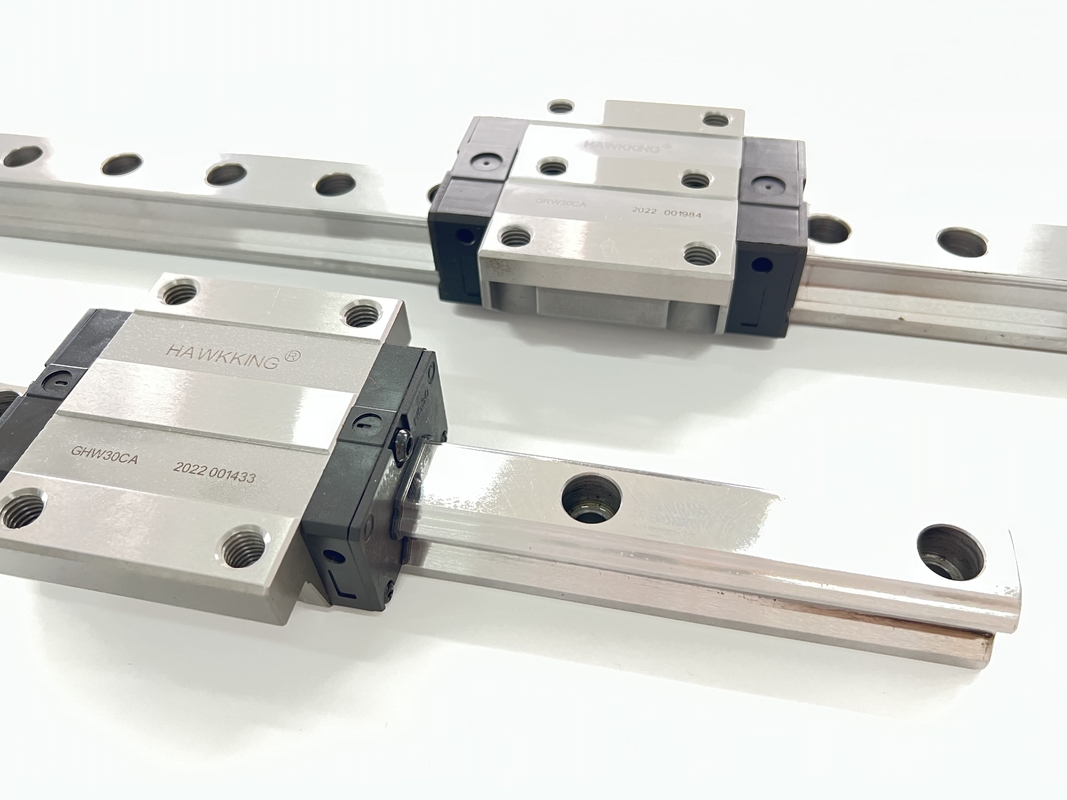

Линейная направляющая и блок HGW20 индивидуальной длины для станков с ЧПУ

Каковы особенности?
Возможность самовыравнивания По своей конструкции дугообразная канавка имеет контактные точки под углом 45 градусов.Линейная направляющая серии HG может
поглощают большинство ошибок монтажа из-за неровностей поверхности и обеспечивают плавное линейное движение за счет упругой деформации
тела качения и смещение точек контакта.Возможность самовыравнивания, высокая точность и плавная работа могут быть получены
с легкой установкой.


Модель Размер комбинации (мм) Размер блока (мм) Размер рельса скольжения (мм)

Крепежные болты для направляющих
размер

 Базовая динамическая фиксированная нагрузка Базовая фиксированная фиксированная нагрузка Допустимый статический момент масса
г-н кН-м

Мп
кН-м

 Мой кН-м

блокировать
кг

горка
кг/м
ЧАС Привет Н Вт Б би с U л Кл грамм М (А/Б) Т Ти h2 h3 Вт час Д час д п Е (мм) С (кН) C0(кН)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 М5/ φ4,5 6 8,9 3,95 3,7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10.25 12 М6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 М8/φ77 8 14 6 9 23 22 11 9 7 60 20 М6х20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104,6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 М10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 М8х25 38,74 83.06 1,06 0,85 0,85 1,09 4,47
GHW30HA 93 120,4 25,75 47,27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 М10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 М8х25 49,52 102,87 1,73 1,20 1,20 1,56 6.30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2,08 2,08 2.06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 М12/φ11 15.1 22 8,5 20,5 45 38 20 17 14 105 22,5 М12х35 77,57 155,93 3.01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12,9 М14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 М14х45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23.1 12,9 М16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 М16х50 163,63 324,71 10.02 6,44 6,44 9.17 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89
