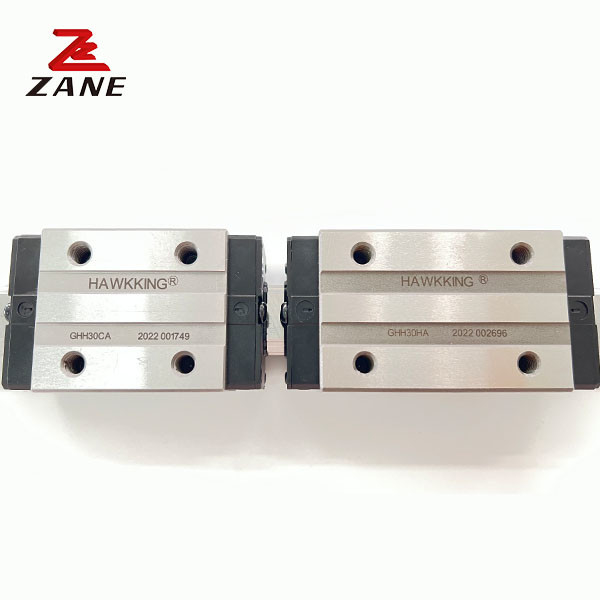

Подшипник скольжения линейного движения модуля направляющего выступа ИСО ГЭХ20КА 20мм линейный
  • Подшипник скольжения линейного движения модуля направляющего выступа ИСО ГЭХ20КА 20мм линейный
Подшипник скольжения линейного движения модуля направляющего выступа ИСО ГЭХ20КА 20мм линейный

Подшипник скольжения линейного движения модуля направляющего выступа ИСО ГЭХ20КА 20мм линейный

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели ЗАНЕ-ГЕХ
Детали продукта
Наименование продукта:
Мини линейный проводник рельса
Материал:
Сталь
Ширина ведущего бруса:
3/5/7/9/12/15/20mm
Длина рельса скольжения:
интервал 40-250mm/15mm
Тип высота блока:
тип фланца ИЛИ квадратный тип
Модель:
GEH20SA GEH20CA
Применение:
Машина CNC, автоматическая система
Тип:
Guideway линейного движения
Выделить:

Модуль линейной направляющей ISO

,

модуль линейной направляющей GEH20CA

,

модуль линейного перемещения 20 мм

Характер продукции

Линейное руководство GEH20SA GEH20CA Линейное блоковое подшипниковое линейное модуль



1Описание:

  • Он имеет одинаковую нагрузку в четырех направлениях (вверх/вниз/справа/слева) и самовыравнивание для поглощения возможности ошибок установки.
  • Линейная дорожка серии GE может обеспечить длительный срок службы с высокой скоростью, высокой точностью и плавным линейным движением.
  • GEH20SA - это сверхтяжелая нагрузка с блоками фланца, монтаж блока сверху вниз.
  • Линейная скользящая рельса как вид рулевого руководства, управляемый силой между бесконечным циркуляционным стальным шаром в скользящей и скользкой полосе,Вдоль скользкой платформы нагрузки курса можно легко сделать высокоточное линейное движение.
  •
Модель Размер комбинации (мм) Размер блока ((мм) Размер скользящей рельсы ((мм)

Установка болтов для подвижных рельсов

Размер

 Базовая динамическая постоянная нагрузка Базовая фиксированная нагрузка Допустимый статический момент вес
г-н КН-м

Мп

kN-m

 Мой КН-м

Блок

в кг

слайд

Килограмм/м
H Привет. N W В. Би-би В Ли Л Ки Ки G Mxl T Н2 h3 w/ Ч. D h d П Е (мм) C (((kN) Co ((kN)
GEH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.09 1.25
GEH15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.15
GEH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.15 2.08
GEH20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.24
GEH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.25 2.67
GEH25CA 35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.41
GEH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 6 12 M3xl2 9 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.45 4.35
GEH30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 0.76
GEH35SA 48 11 18 70 50 10 - 45 75 28.5 7 12 M8xl2 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 16.42 28.10 0.40 0.21 0.21 0.45 6.14
GEH35CA 50 78 108 20 33.35 64.84 0.98 0.69 0.69 1.13

Подшипник скольжения линейного движения модуля направляющего выступа ИСО ГЭХ20КА 20мм линейный 0
