Место происхождения	Китай
Фирменное наименование	ZANE
Сертификация	CE，ISO
Номер модели	UFSTYPE

Продукт	винт для заземления шаров
Модель	STNUR,DTUR,STSR,STYR
День.	12, 16, 20, 25, 32, 40, 50, 63, 80,100 мм
Свинцовый	4,5, 6, 8, 10, 20 мм
Точность	C3 (0,008/E300мм), C5 (0,018/E300мм)
Носовой стиль	одиночный или двойной
Завершить обработку	по чертежу клиента
Время доставки	5 ~ 7 дней для образца, 15 ~ 30 дней для оптового

Модель	Внешний диаметр	свинец	Диаметр стального шара	Размер ореха								Кольцо из шариков	Динамическая номинальная нагрузка	Статическая номинальная нагрузка	жесткий kgf/μm
Модель	d	Я...	Да.	D	А.	В.	Л	W	H	X	Q.	n	Примерно	Коа	k
01204-T4	12	4	2.5	24	40	10	40	32	30	4. 5	-	4х1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4х1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3х1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	5. 5	M6	4х1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3х1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4х1	1066	2987	38
02005-T4	20	5	3. 175	36	58	10	51	47	44	6. 6	M6	4х1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4х1	1180	3795	43
02505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4х1	1724	4904	45
02506-T4		6	3. 969	40	62	10	54	51	48	6.6	M6	4х1	2318	6057	47
02508-T4		8	4. 762	40	62	10	63	51	48	6.6	M6	4х1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4х1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4х1	1296	4838	51
03205-T4		5	3. 175	50	80	12	52	65	62	9	M6	4х1	1922	6343	54
03206-T4		6	3. 969	50	80	12	57	65	62	9	M6	4х1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4х1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4х1	4805	12208	61
04005-T4	40	5	3. 175	63	93	14	55	78	70	9	М8	4х1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4х1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4х1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	М8	4х1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	М8	4х1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	М8	4х1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	М8	4х1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	М8	4х1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	М8	4х1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	М8	4х1	12911	47747	138
10020-T4	100	20	9. 525	150	202	30	180	170	155	17.5	М8	4х1	14303	60698	162

Модель					Класс точности свинца	Направление нити	число натяжек	Стандартный код винта	Применимые виды орехов
Внешний диаметр d		Свинцовый 1	Диаметр шарика Да.		Класс точности свинца	L/R	число натяжек	Стандартный код винта	Применимые виды орехов
40	5			3.175	C7,C5,C3	R/L	1	04005	Я, я, я
	6			3.969	C7,C5,C3	R	1	04006	У
	8			4.762	C7,C5,C3	R	1	04008	У
	10			6.35	C7,C5,C3	R/L	1	04010	Я, я
	40			6.35	C7,C5,C3	R	2	04040	Е
	80			6.35	C7,C5,C3	R	2	04080	Е
50	5			3.175	C7,C5,C3	R	1	05005	S
	10			6.35	C7,C5,C3	R/L	1	05010	Я, я
	50			7.938	C7,C5,C3	R	2	05050	Е
	100			7.938	C7,C5,C3	R	2	50100	Е
63	10			6.35	C7,C5,C3	R	1	06310	Я, я
63	20			9.525	C7,C5,C3	R	1	06320	У
80	10			6.35	C7,C5,C3	R	1	08010	Я, я
80	20			9.525	C7,C5,C3	R	1	08020	У

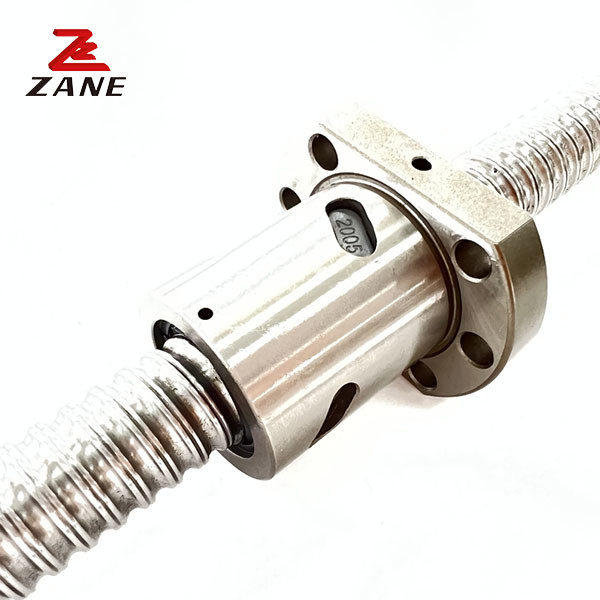

Шлифовальный ходовой винт 16 мм C3 25 мм ходовой винт передачи

Ходовой винт 16 мм

C3 Ходовой винт 16 мм

ходовой винт 25 мм Трансмиссия

Фрезерный ходовой винт SFS TYPE,

фрезерный ходовой винт для промышленного оборудования,
