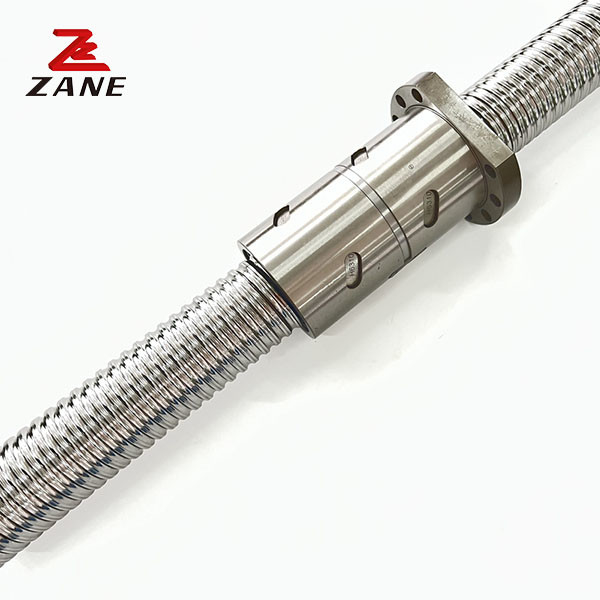

Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением
  • Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением
  • Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением
Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением

Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели UFDTYPE
Детали продукта
Наименование продукта:
винт шарика
Ширина ведущего бруса:
3/5/7/9/12/15/20mm
Предварительная загрузка:
P0, P1, P2, P3
Тангаж:
2, 4, 8 мм
Серия:
УФДТИП
Блок:
Фланец
Выделить:

Высокоточные шариковые винты P0

,

Высокоточные шариковые винты с низким коэффициентом трения

,

Автоматический шариковый винт 12 мм

Характер продукции

Высокоточные прокатаные шаровые винты для автоматизации UFDTYPE



No 1 О шаровой винт

Шаровой винт состоит из винта и шарового ореха. Его функция заключается в том, чтобы превратить вращающееся движение в линейное движение, что является будущим расширением и развитием шарового винта.Значение развития заключается в переходе от скользящего действия к подшипнику для проката.При небольшом трении шаровые винты широко используются в различных промышленных оборудованиях и прецизионных приборах.

NO.2 Характеристика шарового винта

  • Высокая эффективность передачи
  • Плавное движение
  • Высокая точность, длительность и надежность
  • Нет разрыва и предварительная загрузка
  • Произведены с использованием автоматически поворачивающихся станков с ЧПУ
  • Свинцовые винты высокоточные
  • Низкое трение
  • Прочный дизайн
  • Высокоскоростная работа

Шариковые винты автоматизации 12мм винтов высокой точности П0 с низким трением 0



Модель Внешний диаметр свинец Диаметр стального шара Размер ореха Кольцо из шариков Динамическая номинальная нагрузка Статическая номинальная нагрузка

жесткий

kgf/μm
d Я... Да. D А. В. Л W H X Q. n Примерно Коа k
01604-T4 16 4 2. 381 28 48 10 80 38 40 5.5 M6 4х1 973 2406 43
01605-T4 5 3.175 28 48 10 100 38 40 5.5 M6 4х1 1380 3052 44
01610-T3 20 10 3. 175 28 48 10 118 38 40 5.5 M6 3х1 1103 2401 35
02004-T4 4 2. 381 36 58 10 80 47 44 6.6 M6 4х1 1066 2987 51
02005-T4 5 3.175 36 58 10 101 47 44 6.6 M6 4х1 1551 3875 53
02504-T4 25 4 2. 381 40 62 10 80 51 48 6.6 M6 4х1 1180 3795 60
02505-T4 5 3. 175 40 62 10 101 51 48 6.6 M6 4х1 1724 4904 62
02506-T4 6 3. 969 40 62 10 105 51 48 6.6 M6 4х1 2318 6057 64
02508-T4 8 4. 762 40 62 10 120 51 48 6.6 M6 4х1 2963 7313 67
02510-T4 10 4. 762 40 62 12 145 51 48 6.6 M6 4х1 2954 7295 67
03204-T4 32 4 2. 381 50 80 12 80 65 62 9 M6 4х1 1296 4838 71
03205-T4 5 3. 175 50 80 12 102 65 62 9 M6 4х1 1922 6343 74
03206-T4 6 3. 969 50 80 12 105 65 62 9 M6 4х1 2632 7979 78
03208-T4 8 4. 762 50 80 12 122 65 62 9 M6 4х1 3387 9622 82
03210-T4 10 6. 350 50 80 12 162 65 62 9 M6 4х1 4805 12208 82
04005-T4 40 5 3. 175 63 93 14 105 78 70 9 М8 4х1 2110 7988 87
04006-T4 6 3. 969 63 93 14 108 78 70 9 M6 4х1 2873 9913 91
04008-T4 8 4. 762 63 93 14 132 78 70 9 M6 4х1 3712 11947 96
04010-T4 50 10 6. 350 63 93 14 165 78 70 9 М8 4х1 5399 15500 99
05010-T4 10 6. 350 75 110 16 171 93 85 11 М8 4х1 6004 19614 117
05020-T4 63 20 7. 144 75 110 16 280 93 85 11 М8 4х1 7142 22588 126
06310-T4 10 6. 350 90 125 18 182 108 95 11 М8 4х1 6719 25358 139
06320-T4 20 9. 525 95 135 20 290 115 100 13.5 М8 4х1 11444 36653 152
08010-T4 80 10 6. 350 105 145 20 182 125 110 13.5 М8 4х1 7346 31953 156
08020-T4 20 9. 525 125 165 25 295 145 130 13.5 М8 4х1 12911 47747 187
10020-T4 100 20 9. 525 150 150 30 340 170 155 17.5 М8 4х1 14303 60698 222






Сравнительная таблица стандартных спецификаций размеров





Модель Класс точности свинца Направление нити число натяжек





Стандартный код винта





Применимые виды орехов

Внешний диаметр

d



Свинцовый 1

Диаметр шарика

Да.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 Я, я, я
6 3.969 C7,C5,C3 R 1 04006 У
8 4.762 C7,C5,C3 R 1 04008 У
10 6.35 C7,C5,C3 R/L 1 04010 Я, я
40 6.35 C7,C5,C3 R 2 04040 Е
80 6.35 C7,C5,C3 R 2 04080 Е
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Я, я
50 7.938 C7,C5,C3 R 2 05050 Е
100 7.938 C7,C5,C3 R 2 50100 Е
63 10 6.35 C7,C5,C3 R 1 06310 Я, я
20 9.525 C7,C5,C3 R 1 06320 У
80 10 6.35 C7,C5,C3 R 1 08010 Я, я
20 9.525 C7,C5,C3 R 1 08020 У





Сравнительная таблица спецификаций стандартных размеров мельничных винтов





Модель Класс точности свинца Направление нити число натяжек





Стандартный код винта





Применимые виды орехов

Внешний диаметр

d



Свинцовый 1

 Диаметр шарика Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 М
6 1 0.8 C7,C5,C3 R 1 00601 М
8 1 0.8 C7,C5,C3 R/L 1 00801 М
2 1.2 C7,C5,C3 R/L 1 00802 М
2.5 1.2 C7,C5,C3 R 1 0082.5 М, Т
10 2 1.2 C7,C5,C3 R/L 1 01002 М, Т
4 2 C7,C5,C3 R 1 01004 М, Т
12 2 1.2 C7,C5,C3 R/L 1 01202 М
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-А U,T,S
5 2.5 C7,C5,C3 R 1 01205-B М
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 М
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 М
4 2.381 C7,C5,C3 R 1 01604 (N) Я, я, я
5 3.175 C7,C5,C3 R/L 1 01605 Я, я, я
10 3.175 C7,C5,C3 R/L 2 01610 Я, я, я
16 2.778 C7,C5,C3 R 2 01616 Е
32 2.778 C7,C5,C3 R 2 01632 Е
20 4 2.381 C7,C5,C3 R 1 02004 (N) Я, я
5 3.175 C7,C5,C3 R/L 1 02005 Я, Я, Я, Я
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 Е
25 4 2.381 C7,C5,C3 R 1 02504 (N) Я, я
5 3.175 C7,C5,C3 R/L 1 02505 Я, Я, Я, Я
6 3.969 C7,C5,C3 R 1 02506 У
8 4.762 C7,C5,C3 R 1 02508 У
10 4.762 C7,C5,C3 R 1 02510-А Я, я, я
25 3.969 C7,C5,C3 R 2 02525 Е
50 3.969 C7,C5,C3 R 2 02550 Е
32 4 2.381 C7,C5,C3 R 1 03204 (N) Я, я
5 3.175 C7,C5,C3 R/L 1 03205 Я, я, я
6 3.969 C7,C5,C3 R 1 03206 У
8 4.762 C7,C5,C3 R 1 03208 У
10 6.35 C7,C5,C3 R/L 1 03210 Я, я
20 6.35 C7,C5,C3 R 1 03220 Е
32 4.762 C7,C5,C3 R 2 03232 Е
64 4.762 C7,C5,C3 R 2 03264 Е
