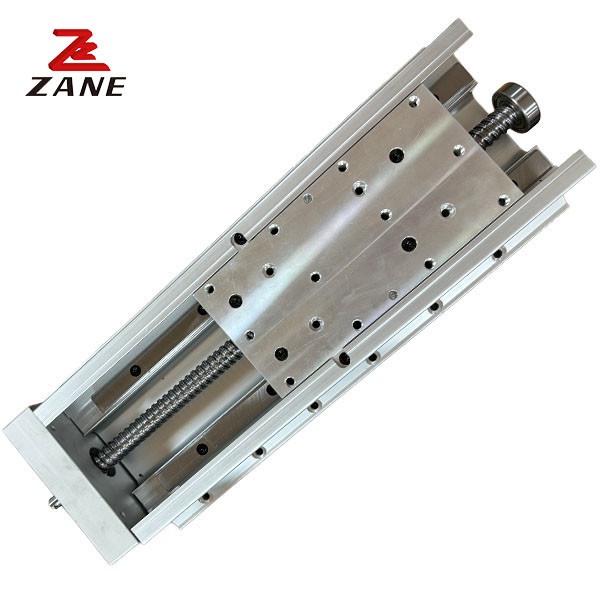

Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm
  • Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm
Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm

Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm

Место происхождения Китай
Фирменное наименование ZANE
Сертификация CE，ISO
Номер модели ZHH110
Детали продукта
Наименование продукта:
Полу-закрытая сползая таблица
Материал:
Нержавеющая сталь
Тип винта:
винт руководства
Мощность двигателя:
400W
Внешний диаметр винта руководства:
16
Ход:
100-1000 мм
Расклассифицированная скорость мотора:
3000
Руководство винта руководства:
5,10,20
Максимальная скорость:
250,500,1000
Выделить:

Semi закрытая сползая таблица 200mm

,

проводник CNC SS электрический линейный

Характер продукции

Электрическое линейное руководство с ЧПУ полузакрытый скользящий стол 200 мм ход ZHH110



1. Описание



Полностью закрытый линейный модуль с шариковым винтом: этот модуль добавлен с нержавеющей сталью, защищенной от пыли, на основе полузакрытого, красивого и щедрого дизайна, используемого для пылезащитных случаев,поддерживать все виды приложенийОсобенности: высокая жесткость, высокая точность, высокая скорость, высокая нагрузка, высокая тяга.



2.Спецификация



Мощность двигателя 400 Вт
Точность повторного позиционирования Класс C ±0,02MM и класс P ±0,01MM
Внешний диаметр свинцового винта ((a) 16
Свинцовый винт (MM) 5 10 20
Максимальная скорость ((MM/SEC) 250 500 1000
Максимальная нагрузка ((KG) уровень 50 43 20
вертикальный 18 15 10
Номинальная тяга ((N) 1470 735 365
Инсульт ((MM) 100-1000 ((50 интервал)
Номинальная скорость двигателя ((RPM)) 3000

                     Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm 0                                             Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm 1                                            Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm 2

Установка горизонтальной установки:MM Установка на стену:MMВертикальная установка: мм

Свинцовый Нагрузка ((kg) А. В. В



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Свинцовый Нагрузка ((kg) А. В. В



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Свинцовый Нагрузка ((kg) А. В



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Наша компания.



Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm 3

Электрический проводник CNC линейный Semi закрыл ход ZHH110 сползая таблицы 200mm 4
