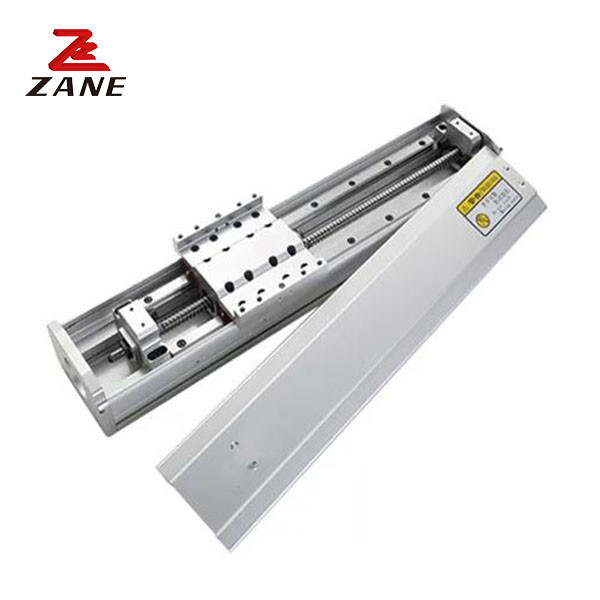

Высокоточный полностью закрытый сдвижной модуль стола ZCH60 для 3D-принтера
1. Описание
Сдвижная таблица линейного модуля руководства: универсальное применение как одной оси или в сочетании с другими осьми из нашего диапазона систем для сложных многоосевых систем.Система строительных блоков Nadella для линейных осей обеспечивает все компоненты технологии линейного движения до интерфейса двигателя: Системы и телескопические оси с рулевыми или циркулирующими шаровыми рулевыми, с ремнем привода, шаровым винтом привода или стойкой привода, подходящие для прямого,перекрестные или портальные связи или как одноосевая система.
2.Спецификация
| Мощность двигателя | 100 Вт | ||
| Точность повторного позиционирования | Класс C ±0,02MM и класс P ±0,01MM | ||
| Внешний диаметр свинцового винта ((a) | 12 | ||
| Свинцовый винт (MM) | 5 | 10 | |
| Максимальная скорость ((MM/SEC) | 250 | 500 | |
| Максимальная нагрузка ((KG) | уровень | 30 | 15 |
| вертикальный | 10 | 5 | |
| Номинальная тяга ((N) | 360 | 180 | |
| Инсульт ((MM) | 100-800 ((50 интервал) | ||
| Номинальная скорость двигателя ((RPM)) | 3000 | ||
Горизонтальная установка
| Свинцовый | Нагрузка ((kg) | А. | В. | В |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Стенная установка
| Свинцовый | Нагрузка ((kg) | А. | В. | В |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Вертикальная установка
| Свинцовый | Нагрузка ((kg) | А. | В |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Двухслойное сиденье Двухслойное сиденье Двухслойное сиденье Движение сиденья
3Наша компания.
Jiangsu Zane Machinery Technology Co., Ltd. является производителем высокотехнологичных продуктов механической трансмиссии высокотехнологичных предприятий.Компания имеет 4 филиала, соответственно, управляют различными типами продуктов механической трансмиссии исследовательских и маркетинговых проектовИмеет почти 50 независимых прав интеллектуальной собственности.исследования и разработки линейных направляющих модулей"Знание доброты и благодарности увлажняет жизнь" - это вечный источник роста для людей Zayn.
