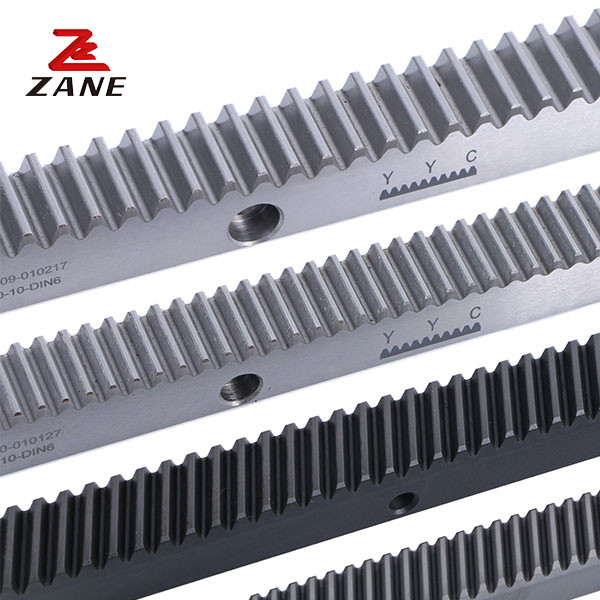

Приложения в области промышленной автоматизации с прямыми спиральными стойками
  • Приложения в области промышленной автоматизации с прямыми спиральными стойками

Приложения в области промышленной автоматизации с прямыми спиральными стойками

Place of Origin China
Фирменное наименование YYC
Сертификация CE,ISO
Номер модели CHTMH01510
Детали продукта
Наименование продукта:
Механизм реечной передачи YYC
Номер модели:
CHTMH01510
Материал:
S50C
Количество зубов:
200
Твердость:
HRC 50-55°
Уровень качества:
DIN 10
Вес:
20,1 кг
Основные компоненты:
Перегонка, решетка
Профиль зуба:
Прямые зубы
Выделить:

Шпиковые стойки и пинионы

,

Автоматизация стойки и пиниона

,

Прямая зубная стойка и пинион

Характер продукции

Описание продукта:

YYC Rack and Pinion предлагает превосходную производительность и надежность, а его превосходный дизайн и производственный процесс обеспечивают максимальную долговечность и производительность.Его превосходное качество и производительность делают его идеальным выбором для промышленной автоматизацииОн также легко устанавливается и обслуживается, что делает его отличным выбором для любого промышленного применения.



YYC Rack and Pinion является идеальным выбором для применения в промышленной автоматизации, поскольку он предлагает превосходную производительность, долговечность и надежность.может использоваться в широком спектре приложений управления движениемОн также очень прост в установке и обслуживании, что делает его идеальным выбором для различных промышленных применений.



Технические параметры:

Приложения в области промышленной автоматизации с прямыми спиральными стойками 0





Код



Модуль

Л L2 Число зубов В. A0 Аль. D 1 Количество отверстий А. 0dl 0D Е ДИ 11 0d2 f

ФТА

kN

КГ
CHTMH01510-DIN10 1.5 1000 6.00 200 17 17 15.5 62.5 125 8 7 6 9.5 7 31.7 936.6 5.7 1.5 3.18 2.1
CHTMH02010-DIN10 2 1000 8.50 150 24 24 22 62.5 125 8 8 7 11 7 31.7 936.6 5.7 2 5.98 4.1
CHTMH02020-DIN10 2 2000 8.50 300 24 24 22 62.5 125 16 8 7 11 7 31.7 1936.6 5.7 2 5.98 8.2
CHTMH03010-DIN10 3 1000 10.30 100 29 29 26 62.5 125 8 9 10 15 9 35.0 930.0 7.7 2 10.83 6.0
CHTMH03020-DIN10 3 2000 10.30 200 29 29 26 62.5 125 16 9 10 15 9 35.0 1930.0 7.7 2 10.83 12.0
CHTMH04010-DIN10 4 1000 13.80 75 39 39 35 62.5 125 8 12 10 15 9 33.3 933.4 7.7 2 19.42 10.8
CHTMH04020-DIN10 4 2000 13.80 150 39 39 35 62.5 125 16 12 10 15 9 33.3 1933.4 7.7 2 19.42 21.6
CHTMH05010-DIN10 5 1000 17.40 60 49 39 34 62.5 125 8 12 14 20 13 37.5 925.0 11.7 3 30.51 13.6
CHTMH05020-DIN10 5 2000 17.40 120 49 39 34 62.5 125 16 12 14 20 13 37.5 1925.0 11.7 3 30.51 27.2
CHTMH06010-DIN10 6 1000 20.90 50 59 49 43 62.5 125 8 16 18 26 17 37.5 925.0 15.7 3 44.08 20.5
CHTMH06020-DIN10 6 2000 20.90 100 59 49 43 62.5 125 16 16 18 26 17 37.5 1925.0 15.7 3 44.08 41,1
CHTMH08010-DIN10 8 960 28.00 36 79 79 71 60 120 8 25 22 33 21 120.0 720.0 19.7 4 78.69 42.6
CHTMH08020-DIN10 8 1920 28.00 72 79 79 71 60 120 16 25 22 33 21 120.0 1680.0 19.7 4 78.69 85.1
CHTMH10010-DIN10 10 1000 35.11 30 99 99 89 62.5 125 8 32 33 48 32 125.0 750.0 19.7 5 123.27 69.6


Применение:

К основным клиентам YYC относятся все виды отраслей промышленности и областей, такие как станки с ЧПУ, станковые центры, станки для резки древесины, печатные станки, режущие станки, фрезерные станки для портов,шлифовальные машины, буровые машины, изгибающие машины, роботизированные руки, автоматическое оборудование для хранения, автоматическая трасса погрузки и разгрузки, ATV, авианосец, полупроводниковый завод, краны и так далее.
