Руководство по линейному перемещению
>
|
| Место происхождения | Китай |
| Фирменное наименование | ZANE |
| Сертификация | CE,ISO |
| Номер модели | GRH15CA |

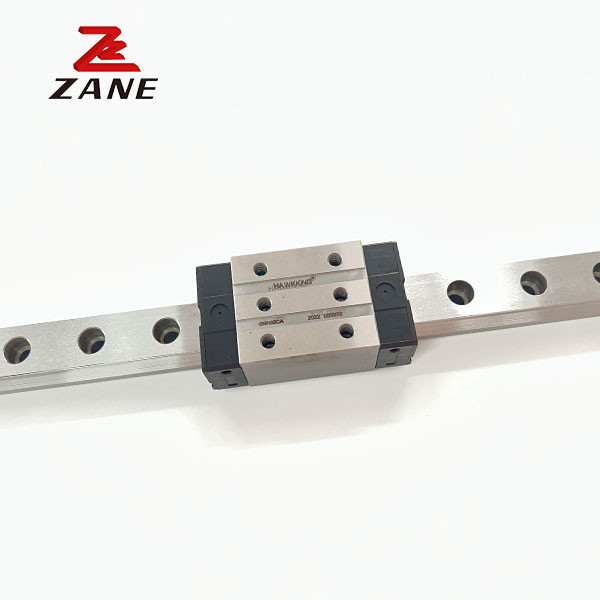

Линейные проводники серии GR имеют ролик в качестве прокатного элемента вместо стальных шаров.
Серия роликов предлагает сверхвысокую жесткость и очень высокую грузоподъемность.Эластичная деформация линейной контактной поверхности, во время нагрузки, значительно уменьшается, обеспечивая тем самым большую жесткость и более высокую грузоподъемность во всех 4 направлениях нагрузки.Серия GR имеет высокую производительность, которая обеспечивает высокую точность производства и достигает более длительного срока службы.
Он имеет одинаковую нагрузку в четырех направлениях (вверх/вниз/справа/слева) и самовыравнивание для поглощения возможности ошибок установки.
Линейная скользящая рельса как вид рулевого руководства, управляемый силой между бесконечным циркуляционным стальным шаром в скользящей и скользкой полосе,Вдоль скользкой платформы нагрузки курса можно легко сделать высокоточное линейное движение.
Линейная скользящая рельса как вид рулевого руководства, управляемый силой между бесконечным циркуляционным стальным шаром в скользящей и скользкой полосе,Вдоль скользкой платформы нагрузки курса можно легко сделать высокоточное линейное движение.
| Модель | Размер комбинации (мм) | Размер блока ((мм) | Размер скользящей рельсы ((мм) |
Установка болтов для подвижных рельсов Размер
|
Базовая динамическая постоянная нагрузка | Базовая фиксированная нагрузка | Допустимый статический момент | Вес | |||||||||||||||||||||||||
| Мама! kN-m |
Мп kN-m |
Мой. kN-m |
Блок в кг |
слайд в кг/м |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | В. | В.₁ | В | В₁ | Л₁ | Л | К₁ | К₂ | G | М | T | T₁ | H₂ | H₃ | Вг | Hg | D | h | d | П | Е | (мм) | C (((kN) | В₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | М5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | М8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | М14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | М16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1Высокая точность: точность изготовления рулевой рельсы чрезвычайно высока и может достигать точности уровня микрона,так что он может хорошо поддерживать линейное движение и стабильность движущихся частей.
2. хорошая износостойкость: материалы рулевой рельсы обычно изготавливаются из высокой твердости, высокой прочности и износостойких материалов, таких как сталь, медь, алюминий, титан и т.д.,который может обеспечить длительный срок службы проводящей рельсы.
3. Сильное сопротивление нагрузке: направляющая рельса может выдерживать большие осевые и радиальные нагрузки и может отвечать требованиям различных спецификаций машин и оборудования.
4Высокая жесткость: жесткость проводящей рельсы хороша, что позволяет эффективно противостоять внешнему крутящему моменту и силе изгиба и обеспечивает стабильность движущихся частей.
5. Плавное движение: поверхность проводящей рельсы специально обработана, коэффициент трения небольшой, движение стабильное, и нелегко вызвать застой и потерю трения.
