Поддержка конца винта шарика
>
|
| Место происхождения | Китай |
| Фирменное наименование | ZANE |
| Сертификация | CE，ISO |
| Номер модели | EKEK |

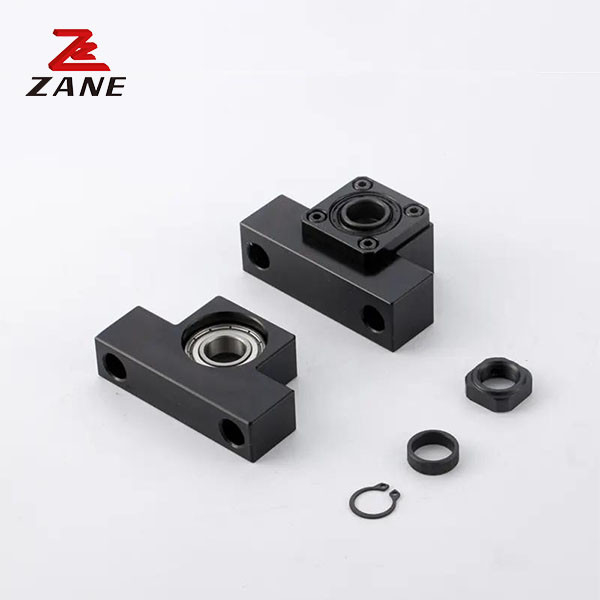

Часть станка с ЧПУ с подшипником с фиксированной поддержкой конца
1. Описание
Такой тип поддержки шаровых винтов очень распространен в мире ССК DIY. Поддержка конца шарового винта никогда не была нашим предпочтением, поскольку не так просто установить на эту поддержку шаговой мотор или серво.Далее мы видим, что когда вы хотите управлять шаровой винт с ремнем, это хорошее и простое стандартное решение.Блоки, которые мы имеем на складе с высококачественными подшипниками, это тип, который может быть сделан без негативных реакций,путем регулирования предварительной нагрузки на угловые контактные подшипники.
2Спецификация
ЭК зафиксированоБоковая
| Тип | d1 | Л | L1 | L2 | L3 | В. | H | b±0.02 | h±0.02 | В1 | H1 | П | X | Y | Z |
| ЭК5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| ЭК8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| ЭК12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| ЭК20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
Плотность EF
| Тип | d1 | Л | В. | H |
±0.02 b |
±0.02 h |
В1 | H1 | П | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
