Поддержка конца винта шарика
>
|
| Место происхождения | Китай |
| Фирменное наименование | ZANE |
| Сертификация | CE，ISO |
| Номер модели | EK06 |

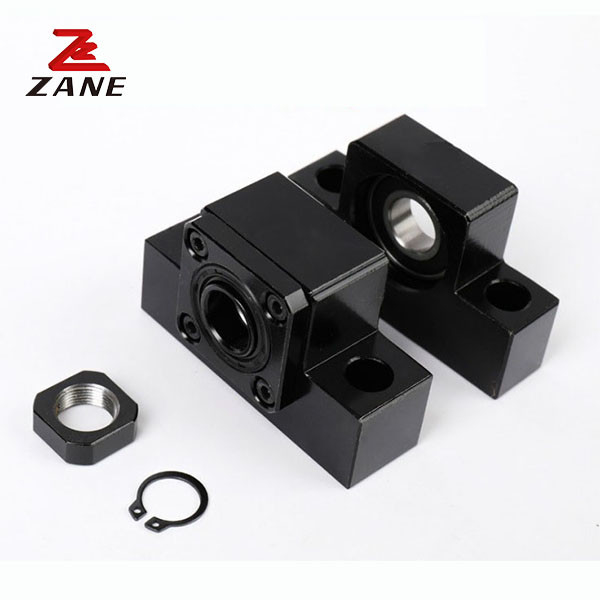

Подшипниковый корпус для шарового винта шарового винта поддержки сиденья серии EK
1. Описание
Специальное подшипниковое сиденье с шариковым винтом, также известное на рынке как сиденье с шариковым винтом, свинцовый винтовой подшипник.он может обеспечить поддержку для вращающегося движения шарового винта и фиксировать шаровый винт. В дополнение к сухому шаровому винту, может также использоваться для других типов свинцового винта, таких как трапециозный свинцовый винт;,оптические оси и т.д.
2Спецификация
ЭК зафиксированоБоковая
| Тип | d1 | Л | L1 | L2 | L3 | В. | H | b±0.02 | h±0.02 | В1 | H1 | П | X | Y | Z |
| ЭК5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| ЭК8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| ЭК12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| ЭК20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
Плотность EF
| Тип | d1 | Л | В. | H |
±0.02 b |
±0.02 h |
В1 | H1 | П | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Наша компания.
Jiangsu Zane Machinery Technology Co., Ltd. является производителем высокотехнологичных продуктов механической трансмиссии высокотехнологичных предприятий.Компания имеет 4 филиала, соответственно, управляют различными типами продуктов механической трансмиссии исследовательских и маркетинговых проектовИмеет почти 50 независимых прав интеллектуальной собственности.исследования и разработки линейных направляющих модулей"Знание доброты и благодарности увлажняет жизнь" - это вечный источник роста для людей Zayn.
