Одиночный привод оси
>
|
| Место происхождения | КИТАЙ |
| Фирменное наименование | ZANE |
| Сертификация | CE，ISO |
| Номер модели | F190 |

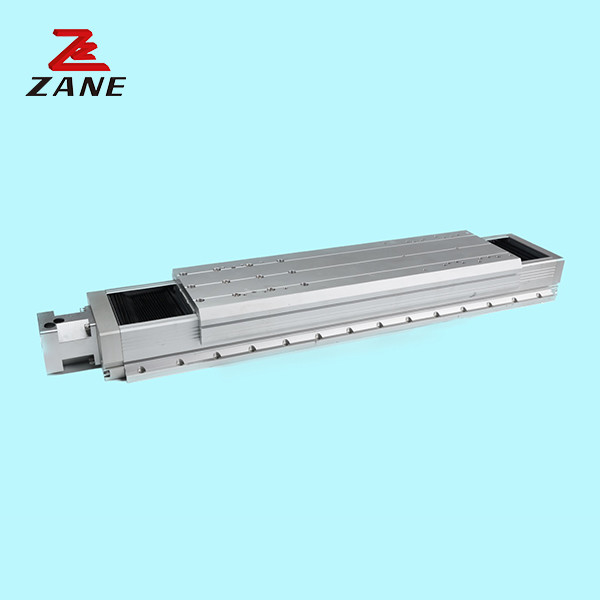

F190 100 мм Эффективная длина проезда Двойная оптическая ось Руководство для автоматического оборудования
[Высокая точность]- С высокой точностью, направляющие рельсы вступают в непосредственный контакт с основанием к монтажу, максимизируя преимущества линейных направляющих рельсов и уменьшая совокупные ошибки
[Применение] - Подходит для оборудования автоматизации, обеспечивающего одноосевого робота с линейным движением
[Глоссарий]- Для выполнения более сложных задач, он очень практичен
[Общее назначение] - Многофункциональная система сборки деталей, чернила, гибкий подбор, обработка деталей, погрузка и выгрузка деталей
Технический параметр:
| Мощность драйвера ((W) | 750 Вт | |||
| Свинцовый винт (16) мм | P05:5 | P10:10 | P20:20 | |
| Максимальная скорость ((mm/s): | 250 | 500 | 1000 | |
| Максимальная масса обработки ((kg) | Уровень | 120 кг | 100 кг | 50 кг |
| Перпендикулярность | 60 кг | 50 кг | 40 кг | |
| Точность повторного позиционирования (мм): | Класс C +0,02 мм; уровень P +0,01 мм | |||
| Диапазон удара ((мм): | Диапазон 100-500 мм. | |||
| Момент нагрузки ((N.m) | Mx:110Мой:150; Mz:120 | |||
| Механизм нагрузки | GEH15 Двухполосный | |||
| Двигательный механизм | Степень C. 16 до C7; Степень P ·16 Степень шлифования C5 | |||
| Базовый материал | Профиль из твердоэкструдированного алюминия, сам блеск | |||
| Требования к точности поверхности установки | менее 0,05 мм | |||
| Противопылевая конструкция | Полное уплотнение против пыли | |||
| Инсульт ((S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| Л | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
