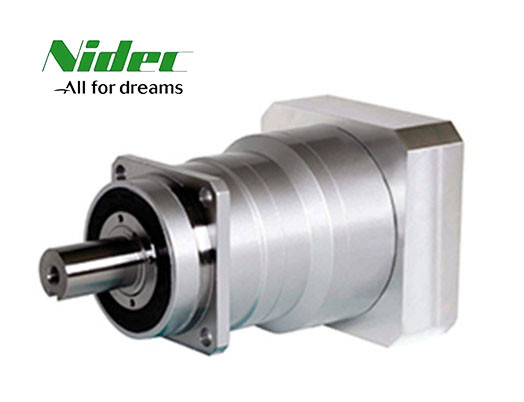

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRS |
Планетарная коробка передач - это своего рода редуктор с широкой универсальностью.Планетарная коробка передач имеет характеристики небольшого размера конструкции, большой выходный крутящий момент, высокое соотношение скоростей, высокая эффективность, безопасная и надежная производительность и т. Д. Внутренняя передача планетарной коробки передач может быть разделена на спиральную передачу и спиральную передачу.Клиенты могут выбрать правильный прецизионный редуктор в соответствии с потребностями приложения.
|
Рама Размер |
Этап | Соотношение |
Номинальный Выходной момент |
Максимальная Выходной момент |
Аварийный крутящий момент остановки |
Номинальный Скорость ввода |
Максимальная Скорость ввода |
Разрешено Радиальная нагрузка |
Разрешено Аксиальная нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140B | 1 Одинокий | 3 | 240 | 470 | 1000 | 2000 | 4000 | 6700 | 9000 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 7400 | 9000 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 7900 | 9000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 8300 | 9000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 8700 | 9000 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 9000 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 9400 | 9000 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 9700 | 9000 | ||
| 2 двойные | 15 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 |
|
Рама Размер |
Этап | Соотношение |
Максимальная Радиальная нагрузка |
Максимальная Аксиальная нагрузка |
Вес |
Минуточку. С инерцией ≤ 19 |
Минуточку. С инерцией ≤ 28 |
Минуточку. С инерцией ≤ 38 |
Минуточку. С инерцией ≤ 48 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 140B |
1 Одинокий |
3 | 10000 | 9000 | 17 | - | 12 | 20 | 42 |
| 4 | 10000 | 9000 | - | 7.4 | 15 | 37 | |||
| 5 | 10000 | 9000 | - | 5.8 | 13 | 36 | |||
| 6 | 10000 | 9000 | - | 4.9 | 13 | 35 | |||
| 7 | 10000 | 9000 | - | 4.1 | 12 | 34 | |||
| 8 | 10000 | 9000 | - | 3.8 | 12 | 34 | |||
| 9 | 10000 | 9000 | - | 3.6 | 11 | 34 | |||
| 10 | 10000 | 9000 | - | 3.4 | 11 | 33 | |||
|
2 Двойной. |
15 | 10000 | 9000 | 19 | 1.3 | 3.2 | 11 | - | |
| 16 | 10000 | 9000 | 1.5 | 3.5 | 11 | - | |||
| 20 | 10000 | 9000 | 1.2 | 3.1 | 11 | - | |||
| 25 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 28 | 10000 | 9000 | 1.4 | 3.3 | 11 | - | |||
| 30 | 10000 | 9000 | 0.85 | 2.8 | 10 | - | |||
| 35 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 40 | 10000 | 9000 | 0.83 | 2.8 | 10 | - | |||
| 45 | 10000 | 9000 | 1.1 | 3.0 | 11 | - | |||
| 50 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 60 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 70 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 80 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 90 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 100 | 10000 | 9000 | 0.80 | 2.8 | 10 | - |
1) Простая конструкция линейного типа, легкая в установке и обслуживании.
2) Принятие передовых компонентов всемирно известных брендов в пневматических деталях, электрических деталях и эксплуатационных деталях.
3) Двойная вилка высокого давления для управления открытием и закрытием штампа.
4) Работа в условиях высокой автоматизации и интеллектуализации, без загрязнения окружающей среды
5) Нанесите сцепление с воздушным конвейером, который может напрямую соединяться с наполнителем.
