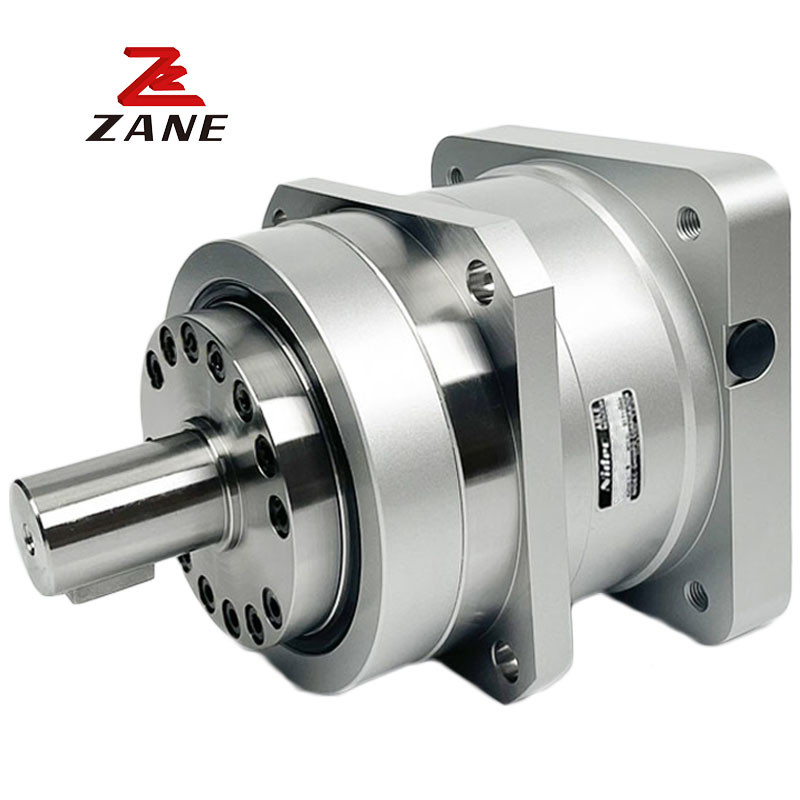

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRT |
Коробка передач Nidec Shimpo представляет собой высокопроизводительное решение для промышленной коробки передач, которое обеспечивает надежную и долговечную трансмиссию для всех видов промышленных применений.Эта шимпо коробка передач предлагает планетарный механизм передачЭта коробка передач невелика, весит всего 5 кг, и разработана и изготовлена надежной маркой Nidec Shimpo.С его прочной конструкцией и надежными характеристиками, эта коробка передач является идеальным выбором для широкого спектра промышленных применений.
|
Рама Размер |
Этап | Соотношение |
Номинальный Выходной момент |
Максимальная Выходной момент |
Аварийный крутящий момент остановки |
Номинальный Скорость ввода |
Максимальная Скорость ввода |
Разрешено Радиальная нагрузка |
Разрешено Аксиальная нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | 1 Одинокий | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 двойные | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
Рама Размер |
Этап | Соотношение |
Максимальная Радиальная нагрузка |
Максимальная Аксиальная нагрузка |
Вес |
Минуточку. С инерцией ≤ 8 |
Минуточку. С инерцией ≤ 14 |
Минуточку. С инерцией ≤ 19 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 064 |
1 Одинокий |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 Двойной. |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1- Тихая операция.
Для обеспечения плавной и тихой работы используются спиральные редукторы.
2.Высокая точность
Ответная реакция меньше 3-х миль, и позиционирование точное.
3.Высокая жесткость и крутящий момент
Использование интегральных шарикоподшипников значительно улучшает жесткость и крутящий момент.
4Методы фланца и соединителя
Его можно установить на любой мотор в сети.
5- Нет утечки жира.
Использование жира с высокой вязкостью, который нелегко отделить, эффективно предотвращает утечку жира.
6Удобное обслуживание
Не нужно заменять жир в течение срока службы продукта, и установка более удобна.
