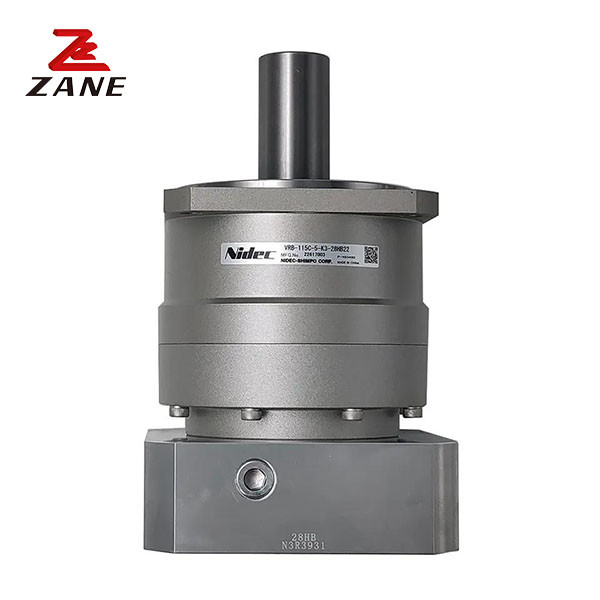

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRB |
Коробка передач Nidec Shimpo представляет собой высокопроизводительную коробку передач, производимую компанией Nidec, лидером в отрасли передач.Коробка передач изготовлена из железа для долговечности и предназначена для обработки максимальной радиальной нагрузки 710NОн легкий и весит всего 5 кг. Это идеальный выбор для любого приложения, требующего надежной и эффективной передачи.Коробка передач Nidec Shimpo предназначена для обеспечения надежной и последовательной передачи мощности и доказана эффективностью в широком спектре приложений. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.
|
Рама Размер |
Этап |
Соотношение |
Номинальный выходной крутящий момент |
Максимальный выходной крутящий момент |
Аварийный крутящий момент остановки |
Номинальная скорость ввода |
Максимальная скорость ввода |
Разрешенная радиальная нагрузка |
Допустимая осевая нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
042 |
1 Одинокий |
3 | 6 | 12 | 30 | 4000 | 8000 | 240 | 270 |
| 4 | 9 | 18 | 35 | 4000 | 8000 | 270 | 300 | ||
| 5 | 9 | 18 | 35 | 4000 | 8000 | 290 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 310 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 320 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 340 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 350 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 360 | 450 | ||
| Двойной. | 15 | 6 | 12 | 30 | 4000 | 8000 | 410 | 540 | |
| 16 | 9 | 18 | 35 | 4000 | 8000 | 420 | 550 | ||
| 20 | 9 | 18 | 35 | 4000 | 8000 | 460 | 610 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 490 | 640 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 510 | 640 | ||
| 30 | 6 | 12 | 30 | 4000 | 8000 | 520 | 640 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 550 | 640 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 570 | 640 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 600 | 640 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 620 | 640 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 660 | 640 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 690 | 640 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 710 | 640 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 |
|
Рама Размер |
Этап |
Соотношение |
Максимальная радиальная нагрузка |
Максимальная осевая нагрузка |
Вес |
Момент инерции (φ8) |
Момент инерции (φ14) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | |||
|
042 |
1 Одинокий |
3 | 710 | 640 |
0.6 |
0.053 | 0.091 |
| 4 | 710 | 640 | 0.041 | 0.079 | |||
| 5 | 710 | 640 | 0.036 | 0.074 | |||
| 6 | 710 | 640 | 0.034 | 0.072 | |||
| 7 | 710 | 640 | 0.032 | 0.071 | |||
| 8 | 710 | 640 | 0.031 | 0.070 | |||
| 9 | 710 | 640 | 0.031 | 0.069 | |||
| 10 | 710 | 640 | 0.030 | 0.069 | |||
|
Двойной. |
15 | 710 | 640 |
0.7 |
0.035 | - | |
| 16 | 710 | 640 | 0.038 | - | |||
| 20 | 710 | 640 | 0.034 | - | |||
| 25 | 710 | 640 | 0.034 | - | |||
| 28 | 710 | 640 | 0.038 | - | |||
| 30 | 710 | 640 | 0.030 | - | |||
| 35 | 710 | 640 | 0.034 | - | |||
| 40 | 710 | 640 | 0.030 | - | |||
| 45 | 710 | 640 | 0.034 | - | |||
| 50 | 710 | 640 | 0.030 | - | |||
| 60 | 710 | 640 | 0.030 | - | |||
| 70 | 710 | 640 | 0.030 | - | |||
| 80 | 710 | 640 | 0.030 | - | |||
| 90 | 710 | 640 | 0.030 | - | |||
| 100 | 710 | 640 | 0.030 | - |
Одной из ключевых особенностей коробки передач Nidec Shimpo является ее компактный размер.что позволяет легко устанавливать и интегрировать в существующие системыОн также очень настраиваемый, с рядом вариантов монтажа и передач, доступных для различных приложений.
