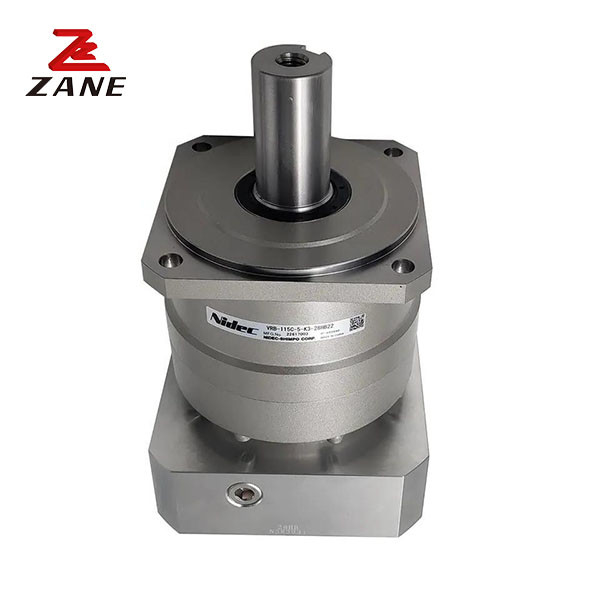

Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox
  • Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox
Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox

Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox

Место происхождения Япония
Фирменное наименование Nidec
Сертификация CE,ISO
Номер модели VRB
Детали продукта
Наименование продукта:
Коробка передач Nidec Shimpo
Производитель:
Nidec Shimpo
Серия продукта:
Серия ВРБ
Вес (kg):
5Kg
Размер рамки:
060
Устройство шестерен:
Планетарные
Максимальная радиальная нагрузка:
1200N
Максимальная аксиальная нагрузка:
1100N
Применение:
Робототехнический, оборудование автоматизации, машина CNC
Выделить:

Планетарный редуктор серии VRB

,

редуктор скорости Nidec

,

редуктор VRB060 Shimpo

Характер продукции

Редуктор планетарной коробки передач VRB серии Nidec Made In Japan Редуктор скорости VRB Gearbox VRB060 Шимпо Gearbox

Описание продукта:

Коробка передач Nidec Shimpo: серия VRB

Nidec Shimpo представляет систему тяжелой скоростной коробки VRB Series, высокопроизводительную коробку передач, предназначенную для обеспечения превосходных производительности и надежности в требовательных приложениях.Изготовлены из прочного железа, эта тяжелая система коробки передач имеет планетарную систему передач, которая позволяет максимальную радиальную нагрузку 710N. Идеально подходит для различных отраслей промышленности,Серия VRB является идеальным выбором для тех, кто ищет надежныйСистема тяжелой скоростной коробки.



Технические параметры:

Рама

Размер

 Этап Соотношение Номинальный выходной крутящий момент Максимальный выходной крутящий момент Аварийный крутящий момент остановки Номинальная скорость ввода Максимальная скорость ввода Разрешенная радиальная нагрузка Допустимая осевая нагрузка
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















060





1

Одинокий

 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 1000 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
Двойной. 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100




Рама

Размер



Этап



Соотношение

 Максимальная радиальная нагрузка



Максимальная

осевая нагрузка



Вес



Момент инерции (φ8)

 Момент инерции (φ14)



Момент инерции (φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]

















060





1

Одинокий

 3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34











Двойной.

 15 1200 1100 1.6 0.055 0.14 -
16 1200 1100 0.057 0.14 -
20 1200 1100 0.054 0.13 -
25 1200 1100 0.053 0.13 -
28 1200 1100 0.055 0.14 -
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13 -
40 1200 1100 0.049 0.13 -
45 1200 1100 0.053 0.13 -
50 1200 1100 0.049 0.13 -
60 1200 1100 0.049 0.13 -
70 1200 1100 0.049 0.13 -
80 1200 1100 0.049 0.13 -
90 1200 1100 0.049 0.13 -
100 1200 1100 0.049 0.13 -



Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox 0

Планетарный редуктор серии VRB Редуктор скорости Nidec VRB060 Shimpo Gearbox 1

Применение:

Коробка передач Nidec Shimpo широко используется в таких отраслях промышленности, как обработка материалов, упаковка, робототехника и автоматизация.и другие машины, требующие высокого крутящего момента и низкой скорости.
