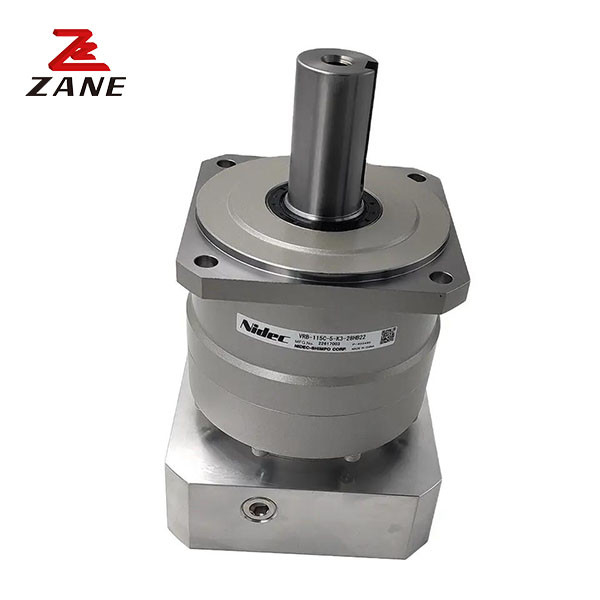

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRB |
Редуктор серии VRB от Nidec Shimpo - это высокопроизводительная коробка передач, идеальная для промышленных применений.Серия VRB - идеальное решение для роботизированнойУсовершенствованная инженерия и дизайн Nidec Shimpo обеспечивают высокую производительность, надежность, высокую производительность, высокую производительность и высокую производительность.и эффективности для самых требовательных промышленных решений для коробки передач.
|
Рама Размер |
Этап | Соотношение | Номинальный выходной крутящий момент | Максимальный выходной крутящий момент | Аварийный крутящий момент остановки | Номинальная скорость ввода | Максимальная скорость ввода | Разрешенорадиальная нагрузка | Допустимая осевая нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
090 |
1 Одинокий |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| Двойной. | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
Размер |
Этап |
Соотношение |
Максимальная радиальная нагрузка |
Максимальная осевая нагрузка |
Вес |
Момент инерции (φ8) |
Момент инерции (φ14) |
Момент инерции (φ19) |
Момент инерции (φ28) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 Одинокий |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
Двойной. |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
Коробка передач Nidec Shimpo предназначена для обеспечения высокого крутящего момента при низких скоростях, что делает ее идеальной для применений, требующих тяжелого подъема или перемещения больших грузов.что означает, что он может помочь снизить потребление энергии и эксплуатационные расходы.
