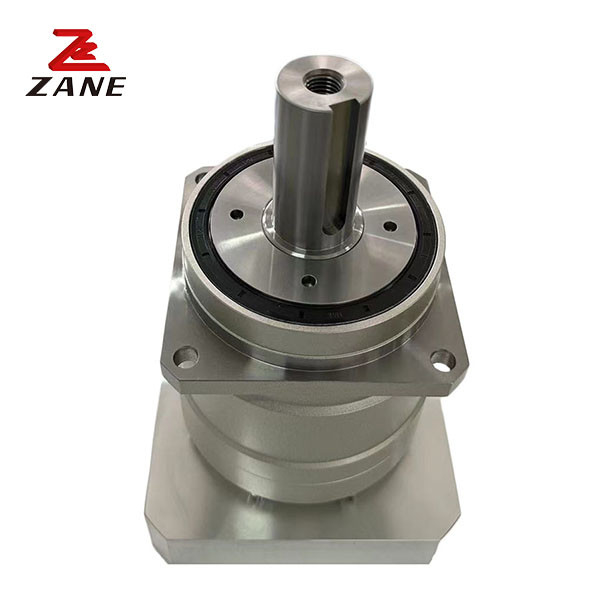

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRB |
Коробка передач Nidec Shimpo: надежная технология коробки передач для робототехники, оборудования автоматизации и машин с ЧПУ
Коробка передач Nidec Shimpo представляет собой мощную, надежную и прочную коробку передач, которая обеспечивает надежную производительность для вашего роботизированного, автоматического оборудования и машин с ЧПУ.С размерами рамы 115 и планетарным механизмом передачЭта коробка передач изготовлена из железа для максимальной прочности и долговечности.стремится обеспечить превосходную качество коробки передач.
Коробка передач Nidec Shimpo предназначена для обеспечения плавной, эффективной и надежной передачи для различных приложений, включая робототехнику, оборудование автоматизации и машины с ЧПУ.
|
Рама Размер |
Этап | Соотношение | Номинальный выходной крутящий момент | Максимальный выходной крутящий момент | Аварийный крутящий момент остановки | Номинальная скорость ввода | Максимальная скорость ввода | Разрешенная радиальная нагрузка | Допустимая осевая нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Одинокий |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Двойной. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
Размер |
Этап |
Соотношение |
Максимальная радиальная нагрузка |
Максимальная осевая нагрузка |
Вес |
Момент инерции (φ14) |
Момент инерции (φ19) |
Моментинерция(φ28) |
Момент инерции (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Одинокий |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Двойной. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Высокий выходной крутящий момент: коробка передач Nidec Shimpo предназначена для обеспечения высокого крутящего момента при низких скоростях, что делает ее идеальной для применений, требующих тяжелого подъема или перемещения больших грузов.
Эффективность: коробка передач обладает высокой эффективностью, что означает, что она может помочь снизить потребление энергии и эксплуатационные расходы.
Компактный размер: несмотря на высокий крутящий момент, коробка передач относительно мала и легка, что позволяет легко устанавливать и интегрировать в существующие системы.
Настраиваемая: коробка передач Nidec Shimpo очень настраиваемая, с рядом вариантов монтажа и коэффициентов передач, доступных для различных приложений.
Прочность: коробка передач изготовлена из высококачественных материалов и предназначена для высокой прочности и долговечности.с простой и прямой конструкцией, позволяющей легко получить доступ к компонентам для очистки и замены.
