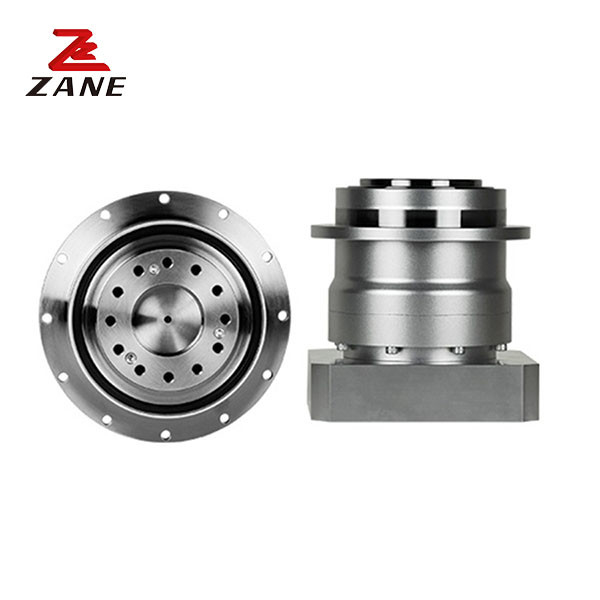

Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec |
| Сертификация | CE,ISO |
| Номер модели | VRB |
Коробки передач Nidec Shimpo - это высококачественные коробки передач, предназначенные для надежной и эффективной работы в робототехнике, автоматическом оборудовании и приложениях для машин с ЧПУ.Производится компанией Nidec Shimpo., эта коробка передач построена из железного материала для максимальной радиальной нагрузки 9100N и планетарного механизма передач.что делает его идеальным выбором для любого автоматического оборудования.
|
Рама Размер |
Этап | Соотношение | Номинальный выходной крутящий момент | Максимальный выходной крутящий момент | Аварийный крутящий момент остановки | Номинальная скорость ввода | Максимальная скорость ввода | Разрешенная радиальная нагрузка | Допустимая осевая нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
140 |
1 Одинокий |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | ||
| 7 | 366 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | ||
| Двойной. | 15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 |
|
Размер |
Этап |
Соотношение |
Максимальная радиальная нагрузка |
Максимальная осевая нагрузка |
Вес |
Момент инерции (φ19) | Момент инерции28) | Момент инерции (φ38) | Момент инерции (φ48) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
140 |
1 Одинокий |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 |
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | |||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | |||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | |||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | |||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | |||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | |||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | |||
|
Двойной. |
15 | 9100 | 8200 | 17 | 1.3 | 3.2 | 11 | - | |
| 16 | 9100 | 8200 | 1.5 | 3.1 | 11 | - | |||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | |||
| 25 | 9100 | 8200 | 1.1 | 3.3 | 11 | - | |||
| 28 | 9100 | 8200 | 1.4 | 2.8 | 11 | - | |||
| 30 | 9100 | 8200 | 0.85 | 3.1 | 10 | - | |||
| 35 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 40 | 9100 | 8200 | 0.83 | 3.0 | 10 | - | |||
| 45 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - |
Коробка передач Nidec Shimpo доступна в различных типах передач, включая спиральные передачи, спиральные передачи, конусовые передачи и червяные передачи.и выбор типа снаряжения будет зависеть от конкретных требований приложения.
