Коробка передач Nidec Shimpo
>
|
| Место происхождения | Япония |
| Фирменное наименование | Nidec Shimpo |
| Сертификация | CE，ISO |
| Номер модели | VRT |

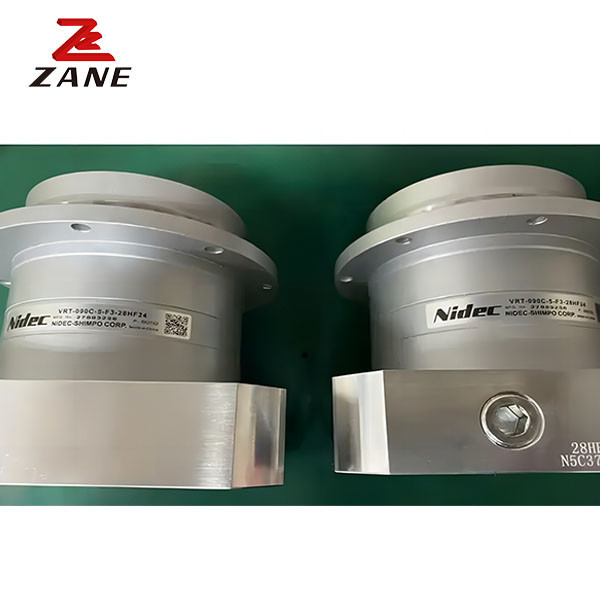

Редуктор планетарной коробки передач серии VRT Редуктор Shimpo для сервомотора
Планетарный редуктор - это широко используемый промышленный продукт, который может уменьшить скорость двигателя и увеличить выходной крутящий момент.транспорт, строительства и других отраслей.
|
Рама Размер |
Этап | Соотношение |
Номинальный Выходной момент |
Максимальная Выходной момент |
Аварийный крутящий момент остановки |
Номинальный Скорость ввода |
Максимальная Скорость ввода |
Разрешено Радиальная нагрузка |
Разрешено Аксиальная нагрузка |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140 | 1 Одинокий | 4 | 240 | 700 | 1250 | 2000 | 4000 | 8000 | 5600 |
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 8500 | 6000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 9400 | 6700 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 7400 | ||
| 2 двойные | 16 | 360 | 700 | 1250 | 2000 | 400 | 12000 | 8500 | |
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 13000 | 9100 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 9800 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 10000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 15000 | 11000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 16000 | 11000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 17000 | 12000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 19000 | 13000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 19000 | 14000 |
|
Рама Размер |
Этап | Соотношение |
Максимальная Радиальная нагрузка |
Максимальная Аксиальная нагрузка |
Вес |
Минуточку. С инерцией ≤ 28 |
Минуточку. С инерцией ≤ 38 |
Минуточку. С инерцией ≤ 48 |
Минуточку. С инерцией ≤ 65 |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
| 140 |
1 Одинокий |
4 | 19000 | 14000 | 15 | - | 11.0 | 18 | 33 |
| 5 | 19000 | 14000 | - | 7.7 | 14 | 29 | |||
| 7 | 19000 | 14000 | - | 5.1 | 12 | 27 | |||
| 10 | 19000 | 14000 | - | 3.8 | 10 | 25 | |||
|
2 Двойной. |
16 | 19000 | 14000 | 17 | 3.8 | 5.5 | 12 | - | |
| 20 | 19000 | 14000 | 2.6 | 4.3 | 11 | - | |||
| 25 | 19000 | 14000 | 2.5 | 4.2 | 11 | - | |||
| 28 | 19000 | 14000 | 3.4 | 5.1 | 11 | - | |||
| 35 | 19000 | 14000 | 2.4 | 4.1 | 10 | - | |||
| 40 | 19000 | 14000 | 1.1 | 2.9 | 9.2 | - | |||
| 50 | 19000 | 14000 | 1.1 | 2.9 | 9.1 | - | |||
| 70 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - | |||
| 100 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - |
Дикое применение
Большой точный планетарный редуктор передач широко используется в: причалах, горнодобывающей промышленности, транспорте, подъеме, строительстве, нефти, океане, судах, стали и других областях.
Небольшой (микро) точный планетарный редуктор широко используется в медицинских устройствах, умных домах, потребительских электронных продуктах, приводе антенны, бытовой технике, приводе автомобилей, робототехнике, самолетах,и т.д..
